北京中关村银行数据中心承载着资产业务、负债业务、中间业务（支付系统、结算系统、保险系统、理财系统）等众多银行业务系统，其IT系统中存储了大量重要的金融方面的业务数据，业务连续性及数据安全性要求非常高。随着信息化的深入发展和数据量的急剧增加，其存储平台的可用性及安全需求更为凸显。

客户背景

北京中关村银行股份有限公司，简称“北京中关村银行”，是北京市首家获得中国银监会批复筹建的民营银行，也是全国首家专注服务科技创新的银行。从1999年开始研究设计和推动、2013年市政府正式向国务院上报设立申请，到2016年12月19日中国银监会正式批复同意筹建，2017年6月6日取得金融许可证并获批开业，北京中关村银行承载了一代代中关村人的梦想与使命。
经过多年的信息化建设，北京中关村银行的IT系统中已经有了多个数据库和多台小型机，数据库通过服务器HA实现了高可用，但存储平台没有高可用和容灾措施，难以在存储故障和场地性灾难的情况下保证业务的连续性及数据的安全性。

北京中关村银行面临的问题和挑战

• 存储平台没有高可用措施，存储系统发生故障，将直接影响业务的连续性；
• 缺乏实时保护手段，一旦发生故障，对于最近实时变化的新数据带来丢失风险；
• 数据库和存储平台均未进行异地容灾保护，在场地性灾难下存在数据丢失风险；
• 本地存储平台和异地容灾平台难以实现统一管理，增加管理复杂度。

中天云图解决之道

基于北京中关村银行当前及未来的需求，中天云图基于“MacroSAN双活存储系统”得特性为其打造了存储异地容灾解决方案，助力其实现存储层的异地容灾保护，提升存储系统和业务系统的可用性、连续性及数据安全性。

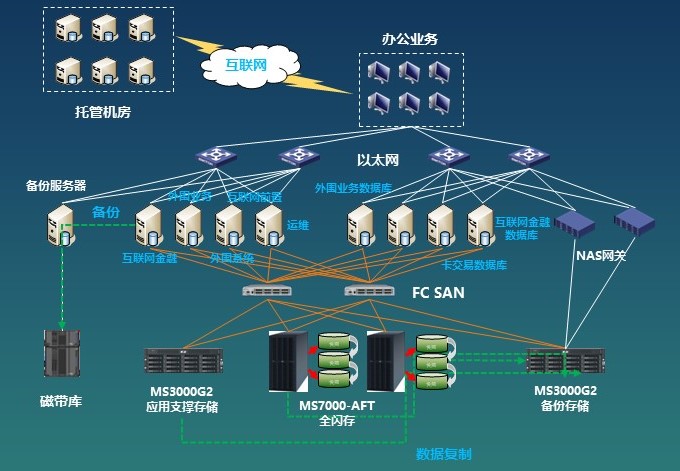

北京中关村银行存储高可用解决方案
北京中关村银行采用宏杉MS7000-AFT纯闪设备，在该设备中存放着大量关键业务系统的重要数据，产品部署为Active-Active模式，其特征如下：

•  具备双活保护特性的两个LUN分别位于第一数据中心和第二数据中心；
•  两个LUN可同时提供给服务器访问；
•  两个LUN的数据完全相同，相互保护。

技术特点

对称双活存储系统由两台存储阵列组成，分别对应存储引擎A、引擎B。存储引擎A和B上的卷可配置为双活镜像对，双活存储两个引擎之间的数据完全一致。由于采用虚拟卷技术，双活镜像对中的两个卷对外形成一个虚拟卷。
对服务器而言，双活镜像对就是可以通过多条路径访问的同一个数据卷，服务器可以同时对双活镜像对中两个卷进行读写访问。组成双活镜像系统的两台存储互为冗余，当其中一台存储阵列发生故障时，可由另一台存储阵列直接接管业务。服务器访问双活存储系统可根据实际需要，选用FC、iSCSI方式，服务器访问存储的SAN网络与数据同步的万兆网络相互独立，互不干扰。

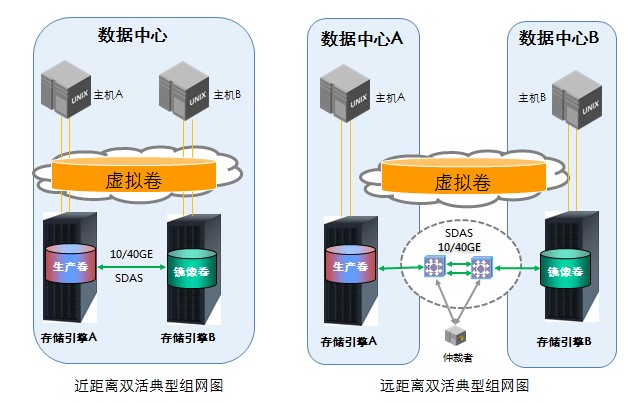

通过10GE或者40GE的以太网链路进行高速数据同步，两个存储阵列之间使用四条光纤交叉直连的方式进行组网，这种方式可以组建近距离的双活存储系统

解决方案技术特点

方案亮点

• 业务高可用：采用对称双活存储技术，实现双活工作模式，支持同时并发读写。本地存储出现故障时，业务切换到异地存储平台继续运行，保障业务的连续性。
• 异地容灾：通过采用对称双活存储技术实现存储层的异地容灾，保障本地发生场地性灾难的情况下，存储数据的安全性。
• 提升运维管理效率：通过仲裁者机制，当其中一台存储阵列发生故障时，可由另一台存储阵列迅速自动接管，实现快速的故障切换，并且无须人工干预。
• 生产数据实时同步：专用40GE以太网传输，利用交换机组网来构建双活存储系统的私有网络来进行数据同步，实现生产数据远程高速同步。
• 有效地预防脑裂问题：仲裁者通过IP网络监控双活存储系统中两个引擎的运行状态，当检测到一个引擎故障后，另外一个引擎根据仲裁者提供的信息自动将业务切换到本端引擎上继续运行，从而预防脑裂问题。

客户价值

1)  节省成本：无须任何第三方软硬件，基于两台MS存储阵列就可实现，大幅降低了双活存储的建设成本。
2)  简化运维：无须人工干预的自动切换，实施简单方便，大大降低了双活系统的管理复杂度，提升可维护性。
3)  提升效率：相对于传统灾备系统的一主一备模式，双活存储系统是双活模式，有效利用了灾备系统的资源，大幅提升了投资有效性。
4)  风险规避：支持交换机组网方式，可以支持远距离的双活数据中心。支持仲裁者机制，应对更全面的故障场景。
5)  平台兼容：可兼容主流应用厂商的双机、集群系统，部署灵活，可与现有IT系统有效融合。
